智能包装应用案例四(集成测量+裁纸+封箱)

加工参数

适用工件范围：(350-2500)*(300-900)*(42-200)mm

整线产能：4-6包/min

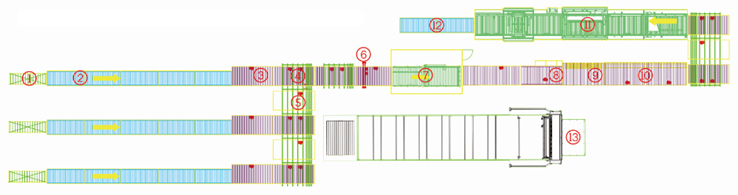

工艺流程

1、人工将同一单的工件送至1T滚筒+刹车盒升降机；

2、人工清洁修色质检分包，将包件码贴至板件表面，将分包好的整叠工件送至包装主线；

3、预测量站预测整叠工件的长宽高数据，高度数据传给裁纸机，长度宽度数据传给规方测量站；

3、规方测量站收到数据，自动打开规方臂到预留空间等待工件到来，规方测量整叠工件的长宽，并将数据传给裁纸机；

4、裁纸机收到长宽高数据，自动裁切瓦楞纸，制作纸箱；

5、人工将裁切好的纸皮放至送箱机，板件自动放置于纸皮上，翻盖机翻盖，人工放护角、钉箱；

6、折箱机折箱，人工放泡沫，转贴包件码；

7、工件自动输送至封箱机热熔将自动封箱；

8、封箱完成，人工码垛，齐单后整垛工件送至成品库。
