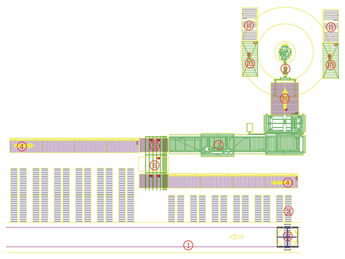

智能包装应用案例七(批量单+机器人码垛)
-008fd66433d1410eb4eee153cf3193e3.jpg)
加工参数
适用工件范围：(400-2500)*(300-900)*(36-200)mm
整线产能：8-12包/min
工艺流程
1、人工将待包装工件送至无动力滚筒输送线；
2、人工钉箱；
3、人工依次将同一包的工件放置到纸箱里；
4、两条线合流进入热熔胶封箱机自动封箱；
5、封箱完成，人工码垛，成品入库。
| 设备清单 | ||||
| 序号 | 名称 | 参数(mm) | 数量 | 单位 |
| 1 | 10193A1 地轨线 | 30*10 | 54 | 米 |
| 10193C 地轨线挡头 | 定制 | 4 | 套 | |
| 2 | 10150A1 转盘游移车 | 2500*600*300 | 1 | 台 |
| 3 | 1010101A 无动力滚筒线 | 2500*600*300 | 24 | 台 |
| 4 | 10520A1 单链轮动力滚筒机 | 12000*1300*825 | 2 | 台 |
| 5 | 20202A2 智能平移机(双向) | 2800*1300*825 | 2 | 台 |
| 6 | 20201A1 智能平移机(单向) | 2800*1300*825 | 1 | 台 |
| 7 | 30330 智能封箱机(批量) | 12700*4150*2349 | 1 | 台 |
| 8 | 20101 双排动力滚筒机 | 定制 | 1 | 台 |
| 9 | 21001机器人应用(码垛) | 机器人本体 | 1 | 台 |
| 机器人抓手 | 1 | 台 | ||
| 机器人控制系统 | 1 | 台 | ||
| 10 | 10240A 动力滚筒升降机 | 2500*900*320-1100 | 2 | 台 |
| 11 | 10550 侧上料动力滚筒机 | 3000*1450*300 | 2 | 台 |
| 12 | 23010 智能吹灰系统 | 定制 | 1 | 套 |
| 13 | 23026 包装线PLC控制系统 | 定制 | 1 | 套 |
