门扇智能包装应用案例
加工参数
适用包件范围：(350-2500)*(300-900)*(42-200)mm
整线产能：2-6扇/min
工艺流程
1、人工将整叠工件送至叉车位动力滚筒输送机；
2、桁架机器人单张抓取工件放至动力滚筒进料位；
3、覆膜机覆膜后热收缩膜，珍珠棉机套珍珠棉；
4、预测量工件长宽高，高度数据传给裁纸机，长宽数据传给集成测量站；
5、集成测量机测量工件长宽，数据传给裁纸机，翻盖机、折箱机；
6、裁纸机根据收到的数据裁切连续纸皮制作纸箱，人工将做好的纸皮送至送箱机，工件在纸皮上输送；
7、翻盖机翻盖，折箱，人工放护角放填充物；
8、热熔胶封箱机自动封箱；
9、桁架机器人自动码垛，包装完成。

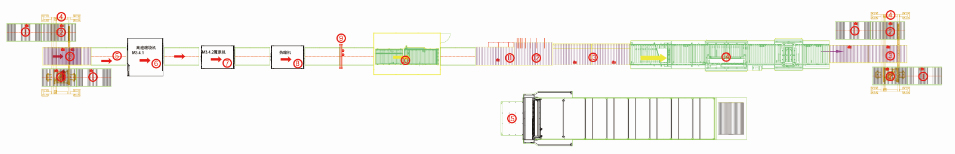

序号 | 名称 | 参数(mm) | 数量 | 单位 |
1 | 10550 侧上料动力滚筒机 | 2800*1450*300 | 4 | 台 |
2 | 10530 重型动力滚筒机 | 3000*1450*300 | 4 | 台 |
3 | 20101A2 动力滚筒机 | 2800*1300*925 | 3 | 台 |
4 | 209 桁架机器人 | 3工位 | 2 | 台 |
23020 桁架PLC控制系统 | 定制 | 2 | 套 | |
5 | 10410A4 碳钢皮带机 | 2500*1300*925 | 6 | 台 |
6 | 61000 高速缠绕机 | 3000*1300*900 | 1 | 台 |
7 | 62000 覆膜机 | 3000*1300*900 | 1 | 台 |
8 | 63000 热缩机 | 3000*1300*900 | 1 | 台 |
9 | 30130 预测量站 | 1700*680*1415 | 1 | 台 |
10 | 30150 智能组合测量站 | 7030*2120*1750 | 1 | 台 |
11 | 30530 智能送箱机 | 2800*1300*900 | 1 | 台 |
12 | 30540 智能翻盖机 | 2800*1500*900 | 1 | 台 |
13 | 30550 智能折箱机 | 2800*1500*900 | 2 | 台 |
14 | 30320 智能封箱机(全屋) | 14500*2290*2360 | 1 | 台 |
15 | 30230 智能裁纸机 | 15410*3970*3000 | 1 | 台 |
10192B1 裁纸机工作台 | 2400*1200*825 | 1 | 台 | |
16 | 23010 智能吹灰系统 | 定制 | 1 | 台 |
17 | 23030 整线PLC控制系统 | 定制 | 1 | 套 |
